5.1.4 Снятие, проверка и установка рулевой колонки и вала

5.1.3. Снятие, проверка и установка рулевой колонки и вала

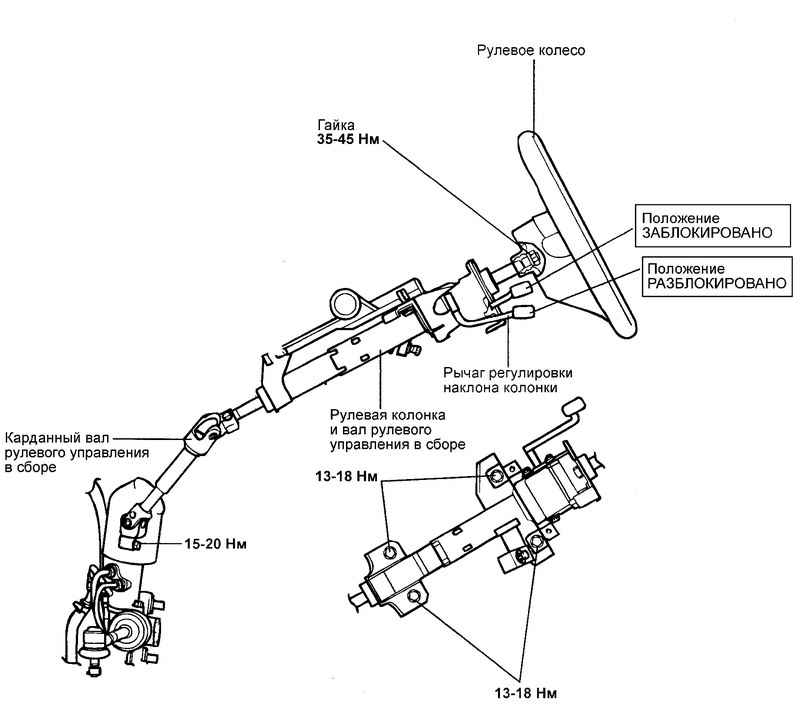

Рулевой вал в сборе Рис. 5.12. Рулевой вал в сборе


Снятие Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Снимите накладку звукового сигнала, поддев ее с обоих сторон под рулевым колесом.

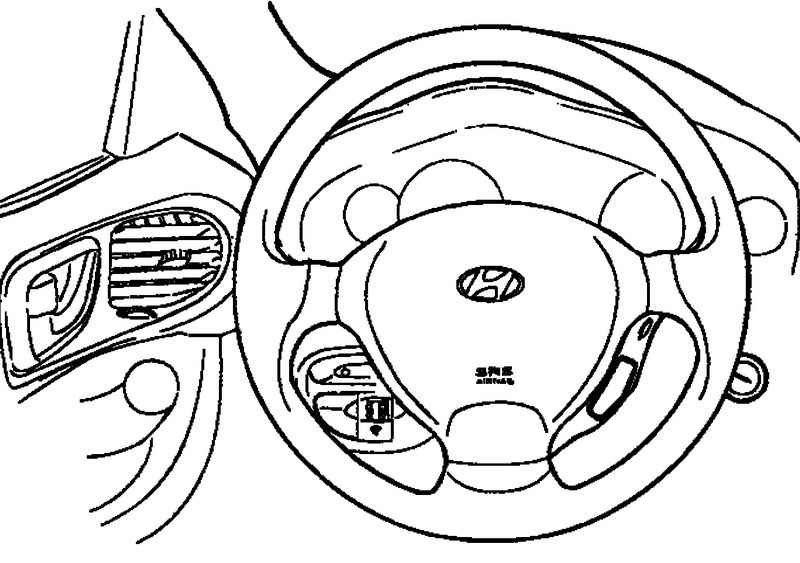

Модуль подушки безопасности Рис. 5.13. Модуль подушки безопасности

Снимите два болта с помощью шестигранного гаечного ключа (рис. 5.13). Отсоедините фронтальную подушку безопасности водителя (DAB) и разъем звукового сигнала, и снимите контргайку рулевого колеса.

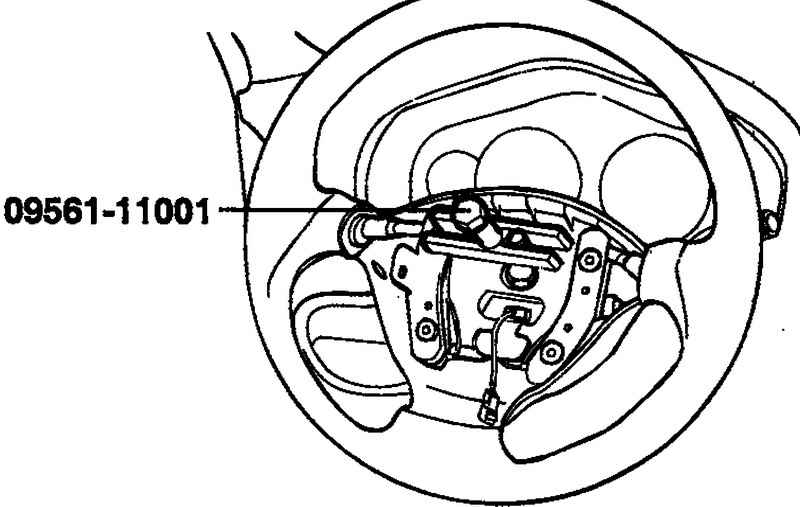

Снятие рулевого колеса Рис. 5.14. Снятие рулевого колеса

Снимите рулевое колесо с помощью специального инструмента (SST) (рис. 5.14).
ВНИМАНИЕ Не используйте молоток для снятия рулевого колеса, так как в результате возможно повреждение телескопического вала.


Болты крепления нижнего кожуха рулевой колонки Рис. 5.15. Болты крепления нижнего кожуха рулевой колонки

Снимите верхний и нижний кожухи рулевой колонки (рис. 5.15).

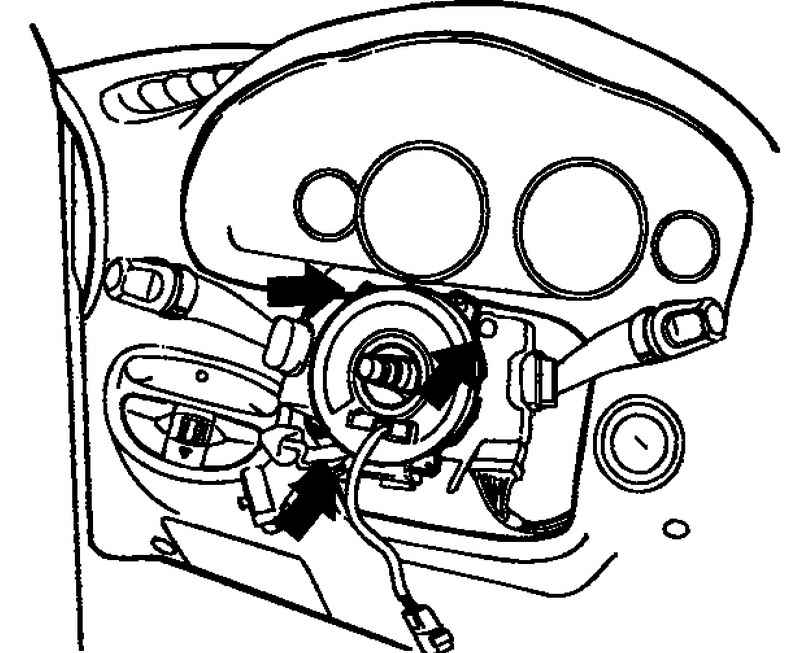

Снятие комбинированного переключателя Рис. 5.16. Снятие комбинированного переключателя

Отсоедините разъемы от подрулевого комбинированного переключателя и снимите его (рис. 5.16).

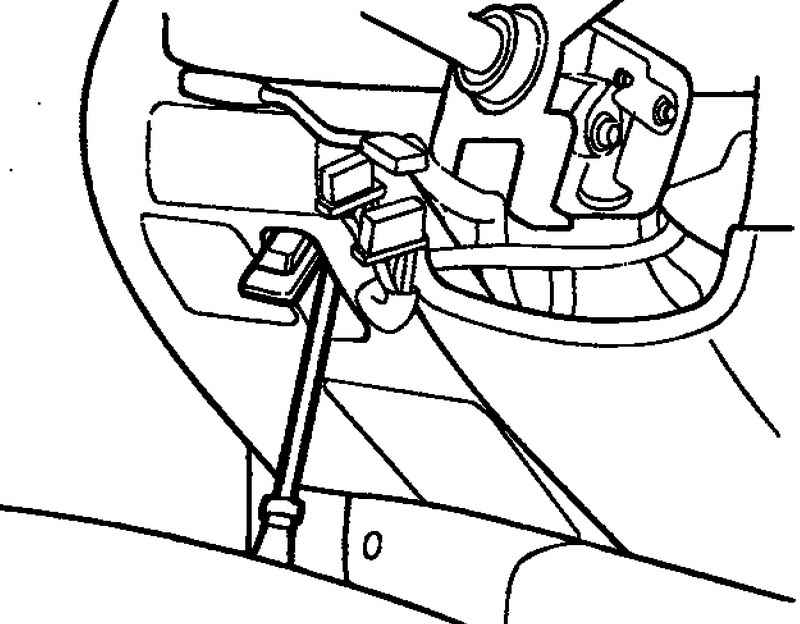

Снятие выключателя Рис. 5.17. Снятие выключателя

Снимите выключатель с левой стороны нижней крышки панели приборов (рис. 5.17). Снимите нижнюю крышку панели приборов. После отсоединения всех разъемов снимите рулевую колонку и вал рулевого управления в сборе.

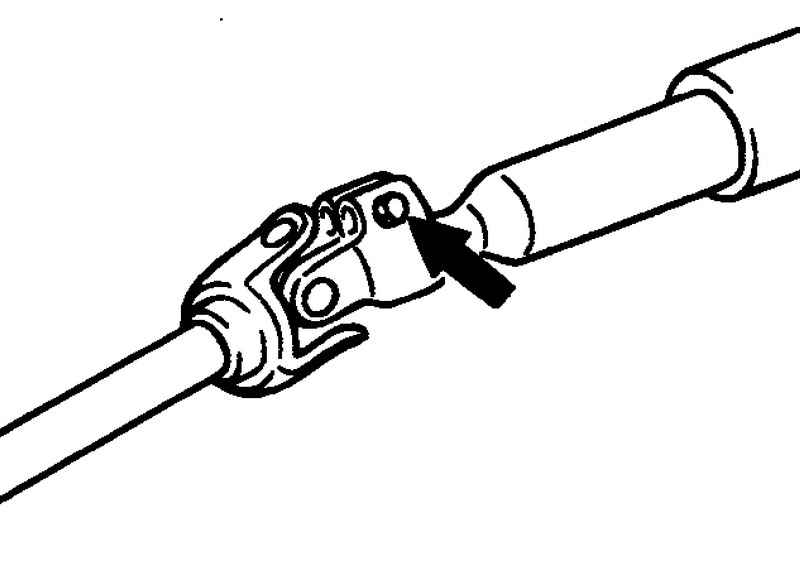

Соединительный болт карданного вала и ведущей шестерни Рис. 5.18. Соединительный болт карданного вала и ведущей шестерни

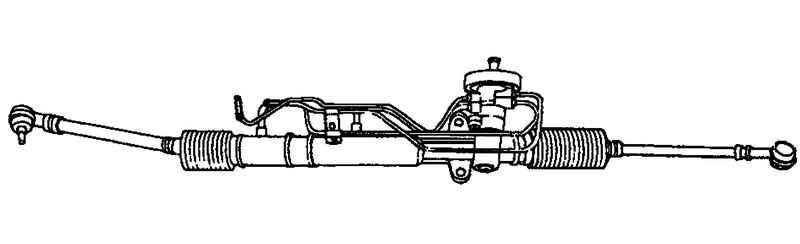

Снимите соединительный болт карданного вала и ведущей шестерни (рис. 5.18). Вытащите карданный вал рулевого управления в сборе из рулевого механизма. Снимите болты крепления пыльника.

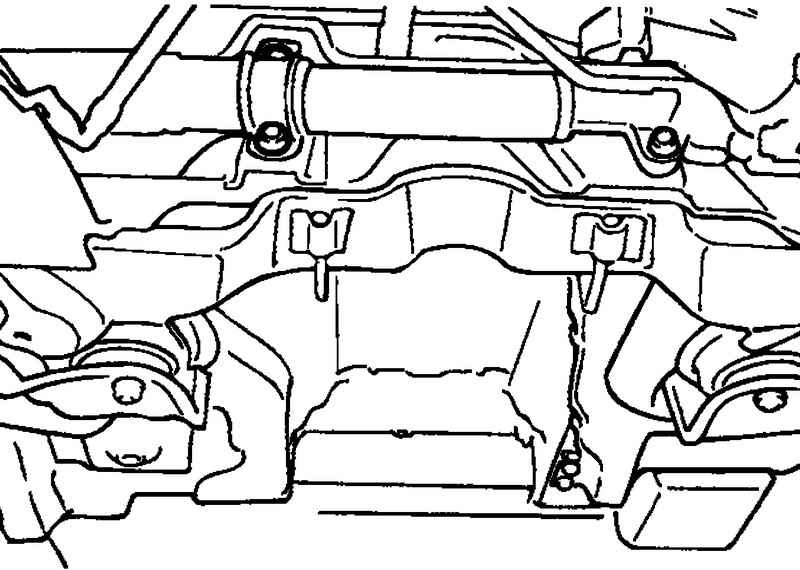

Болты крепления рулевой колонки Рис. 5.19. Болты крепления рулевой колонки

Снимите 4 болта крепления рулевой колонки (рис. 5.19). Слейте рабочую жидкость и отсоедините возвратный и нагнетательный шланги.

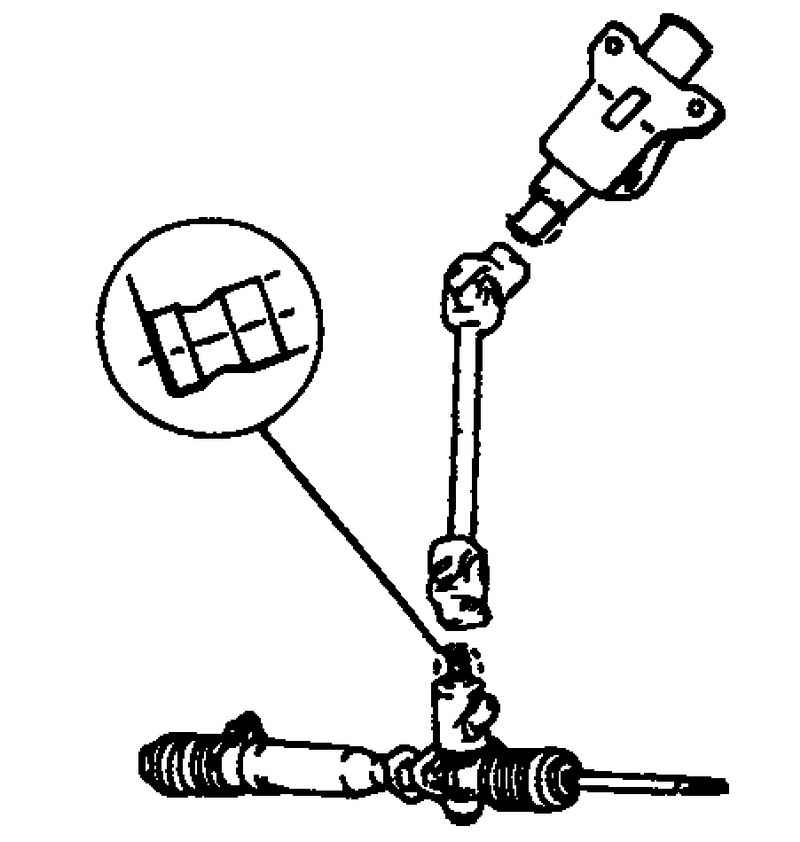

Вал рулевого управления в сборе Рис. 5.20. Вал рулевого управления в сборе

Снимите рулевую колонку и вал рулевого управления вместе с карданным валом рулевого управления и пыльником (рис. 5.20).
Проверка Проверьте вал рулевого управления на отсутствие деформации и повреждений. Проверьте верхний и нижний подшипники на отсутствие износа и повреждений. Проверьте соединение карданного вала на отсутствие чрезмерного люфта, деформаций или шероховатости движущихся деталей. Проверьте кронштейн крепления рулевой колонки на отсутствие трещин и деформаций. Проверьте крышку или защитный колпачок на отсутствие деформаций. Проверьте правильность работы замка рулевой колонки.
Сборка Сборка производится в порядке обратном разборке. При установке замка рулевой колонки расположите его кронштейн и вал рулевого управления так, чтобы канавка вала рулевого управления была совмещена с отверстием в рулевой колонке.
Установка Перед началом установки нанесите универсальную консистентную смазку на внутреннюю поверхность канавки подшипника и поверхности контакта защитного чехла и крышки в сборе. Соедините нижний рулевой вал с карданным валом рулевого управления.
ПРИМЕЧАНИЕ Сначала установите на рулевой механизм карданный вал, а затем рулевую колонку и вал рулевого управления в сборе.

Установите пыльник на рулевой вал в сборе.
Подсоединение рулевой колонки к кронштейну крепления Рис. 5.21. Подсоединение рулевой колонки к кронштейну крепления

Установите рулевую колонку в сборе, подсоединив ее к кронштейну крепления рулевой колонки в сборе (рис. 5.21). Установите подрулевой комбинированный переключатель и подсоедините разъемы. Установите нижнюю крышку панели приборов, верхний и нижний кожухи рулевой колонки. Установите рулевое колесо.
ПРИМЕЧАНИЕ В процессе установки не используйте молоток, так как это может привести к повреждению телескопического вала рулевой колонки.
