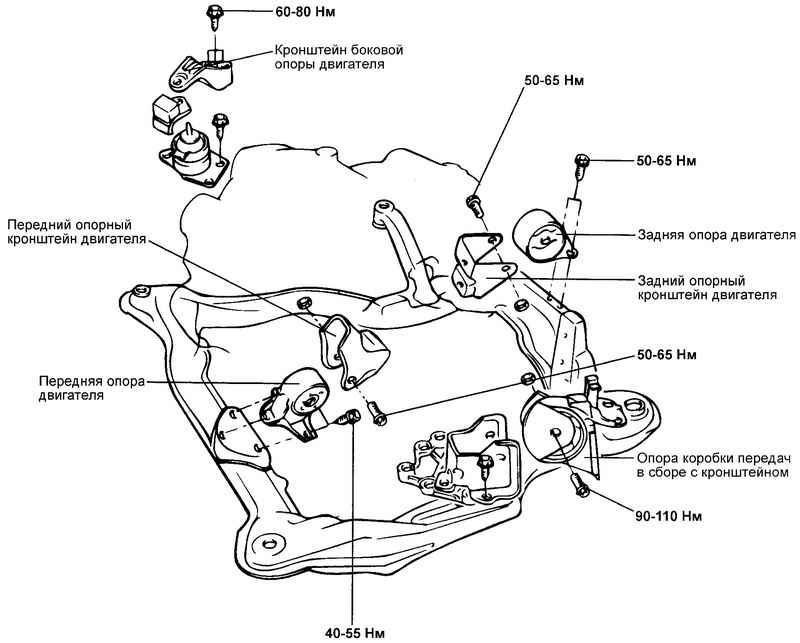

2.2.4 Снятие опор силового агрегата
2.2.3. Снятие опор силового агрегата
Снятие боковой опоры двигателя
Отверните болты крепления боковой опоры двигателя (к двигателю и кузову).

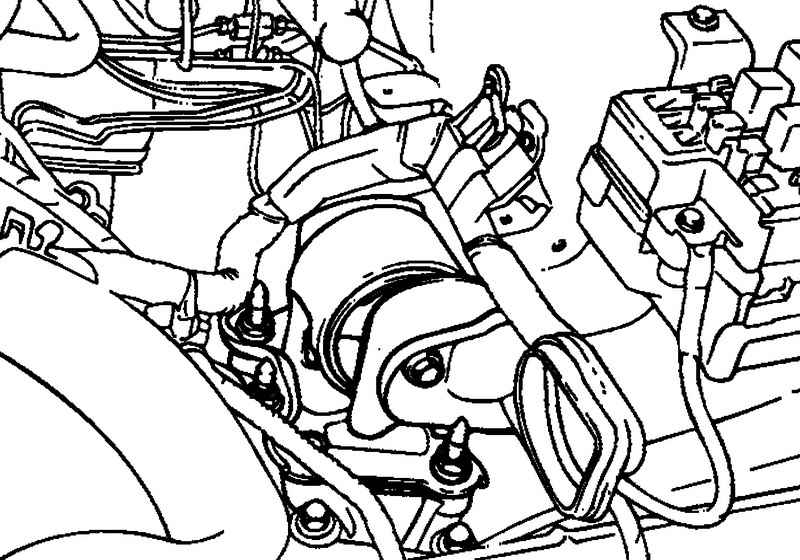

Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя (рис. 2.60).
Снятие опоры коробки передач
Отверните болт крепления подушки опоры коробки передач.
Снимите кронштейн опоры (рис. 2.61).
Снятие передней опоры двигателя

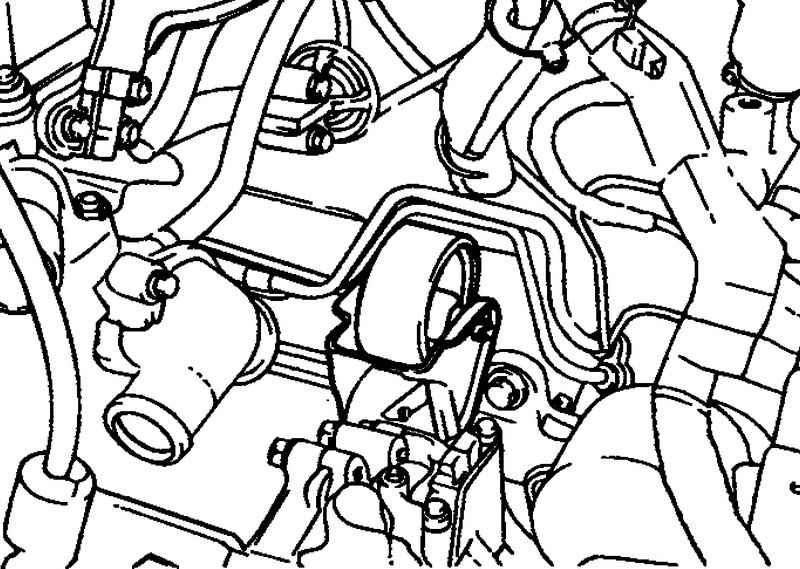

Снимите с подрамника переднюю опору двигателя в сборе (рис. 2.62).
Снятие задней опоры двигателя
Отверните болт крепления подушки опоры.

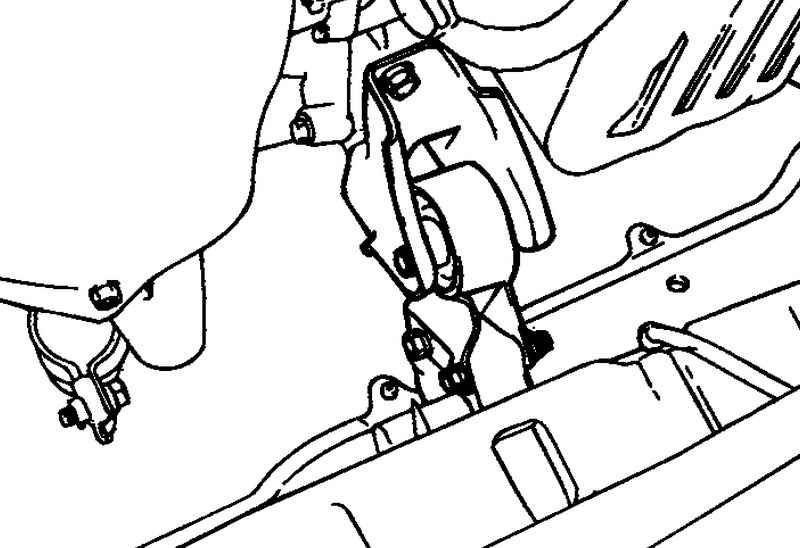

Снимите с подрамника заднюю опору двигателя в сборе (2.63).
|
|
