2.3.6 Снятие, проверка и установка электродвигателя вентилятора радиатора
2.3.5. Снятие, проверка и установка электродвигателя вентилятора радиатора
|

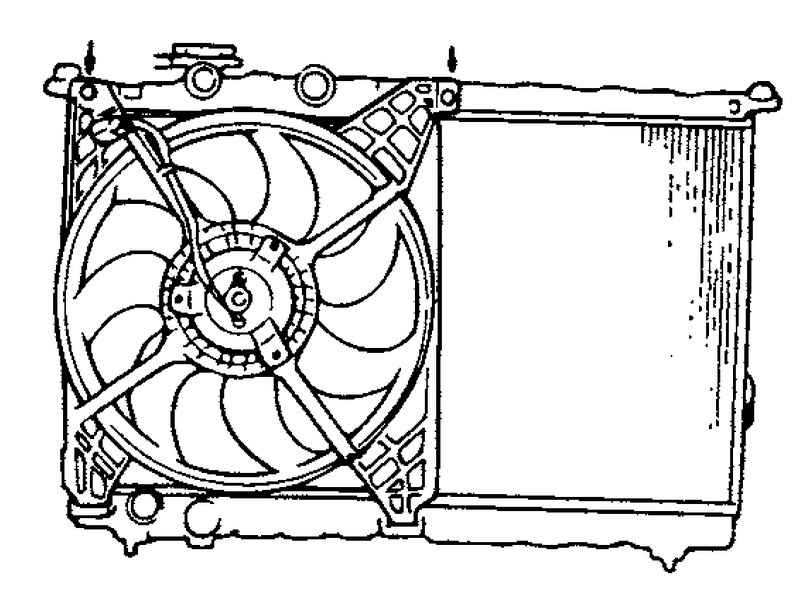

Рис. 2.161. Компоненты электродвигателя вентилятора радиатора
|
Снятие
Отсоедините аккумуляторную батарею.
Отсоедините разъемы электродвигателя вентилятора и освободите провода из клипс дефлектора.
Модели с АКПП: отсоедините от дефлектора шланги охлаждения рабочей жидкости АКПП.
Отверните четыре болта крепления дефлектора.
Снимите дефлектор вместе с электродвигателем.
Удалите стопорное кольцо и снимите вентилятор.
Отверните три винта крепления электродвигателя, снимите электродвигатель (рис. 2.162).
Проверка электродвигателя вентилятора радиатора
Проверьте, что электровентилятор радиатора вращается, когда на выводы электродвигателя подается напряжение аккумуляторной батареи (рис. 2.163).
Проверьте отсутствие постороннего шума в работе электродвигателя
Проверкареле электродвигателя вентилятора
|
Рис. 2.164. Местоположение реле управления частотой вращения вентилятора
|
Снимите реле управления частотой вращения вентилятора с блока реле в моторном отсеке (рис. 2.164).
|

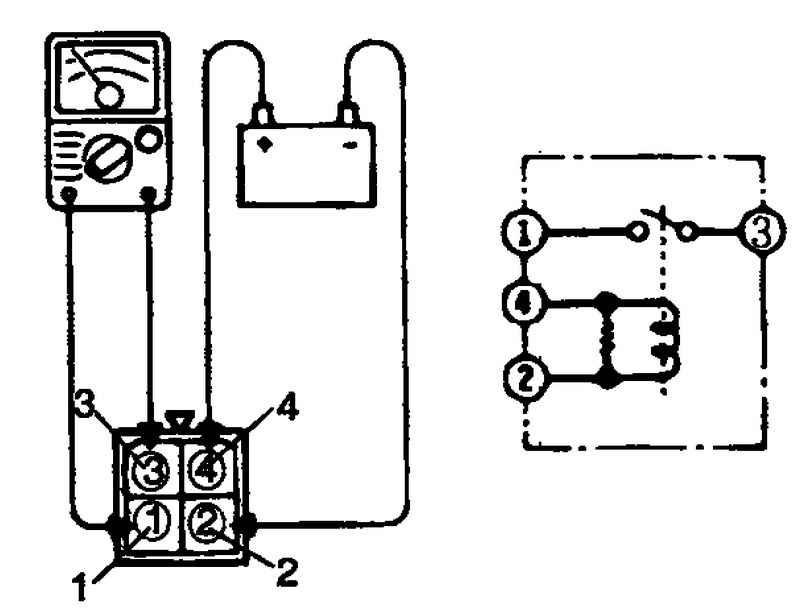

Рис. 2.165. Проверка замкнутой цепи реле вентилятора
|
Проверьте наличие замкнутой цепи между выводами 2 и 4 реле. Проверьте цепи реле согласно таблице 2.8.
Установка
Установка проводится в порядке обратном снятию.
ПРИМЕЧАНИЕ
При установке не допускайте контактов вентилятора с дефлектором. После установки проверьте работу узла в сборе (рис. 2.166).
|
|
|
