2.5.12 Ремни привода навесных агрегатов и натяжитель

2.5.11. Ремни привода навесных агрегатов и натяжитель

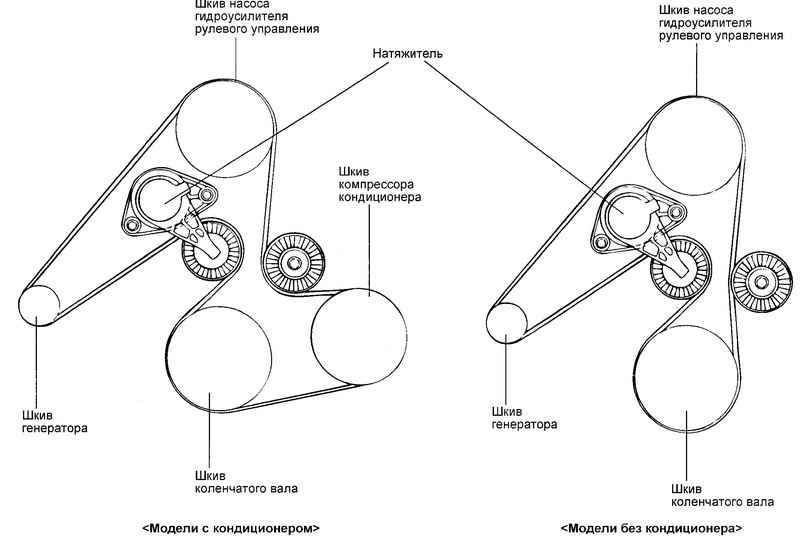

Рис. 2.202. Контур ремня привода навесных агрегатов

Наденьте ремень на ролик натяжителя и установите натяжитель на двигатель.

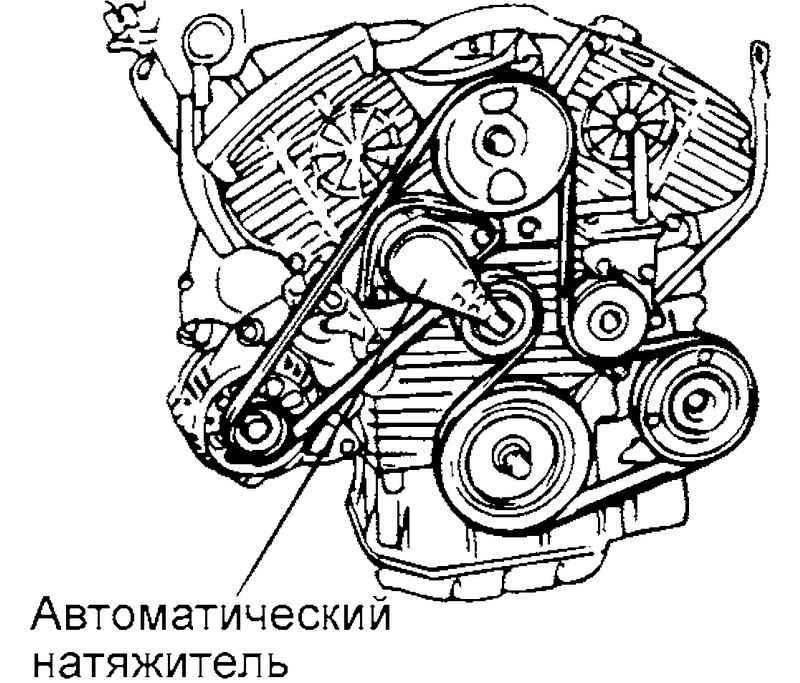

Рис. 2.203. Автоматический натяжитель

Если натяжитель уже установлен, ослабьте болты крепления натяжителя для возможности надевания ремня (рис. 2.203). Момент затяжки болтов крепления натяжителя ремня: 20–27 Н·м. Наденьте ремень в последовательности указанной ниже. Генератор – насос усилителя рулевого управления – коленчатый вал – компрессор кондиционера.

Рис. 2.204. Поворачивание рычага натяжителя

Ключом 16 мм поверните рычаг натяжителя по часовой стрелке примерно на 14 градусов и наденьте ремень на направляющий ролик (рис. 2.204). Проверьте отсутствие повреждений ремня и правильность посадки ремня в канавках шкивов.

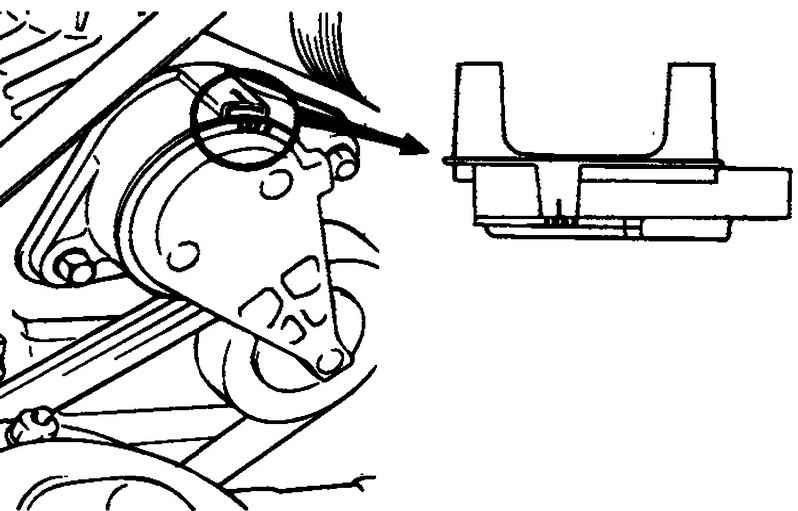

Рис. 2.205. Отметчик натяжения ремня

Отметчик натяжения ремня должен находиться между метками «MIN» и «МАХ». Если это не так, замените ремень (рис. 2.205).

Рис. 2.206. Привод механизма газораспределения
