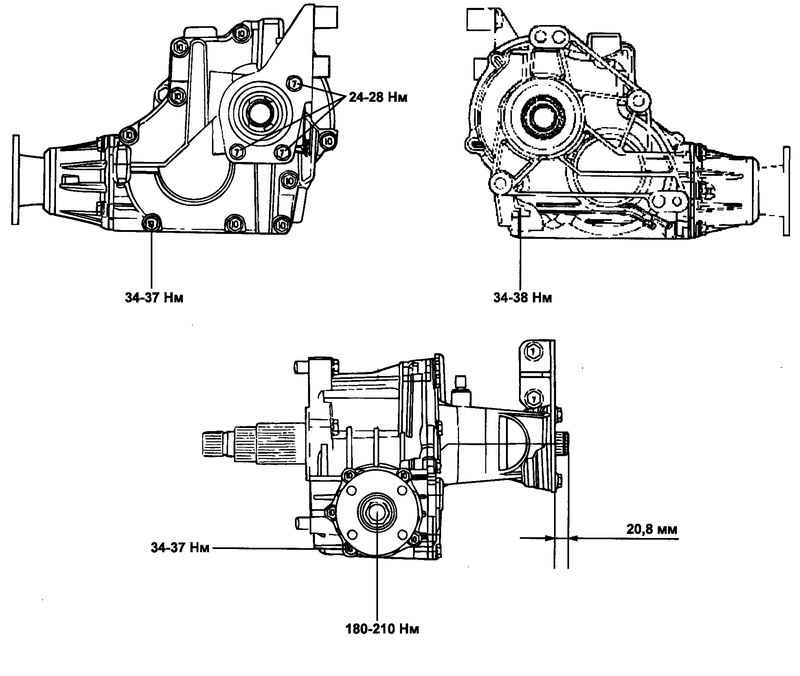

3.2.11 Раздаточная коробка в сборе
3.2.10. Раздаточная коробка в сборе
Снятие
Закрепите двигатель на специальном приспособлении (траверса 09200-38001) за кронштейны крепления (если необходимо).
Снимите раздаточную коробку и подрамник.
Поднимите автомобиль и снимите колеса.
Снимите передний глушитель.
Слейте масло из корпуса раздаточной коробки.
Снимите нижнюю крышку двигателя и боковую крышку.
Снимите суппорт тормозов, амортизаторы и ведущие валы.
Снимите генератор, выпускной коллектор и вал вентилятора.
Снимите рулевую колонку, закрепленную на подрамнике.
Снимите болты крепления подрамника и снимите подрамник в сборе.
Снимите болты крепления раздаточной коробки.

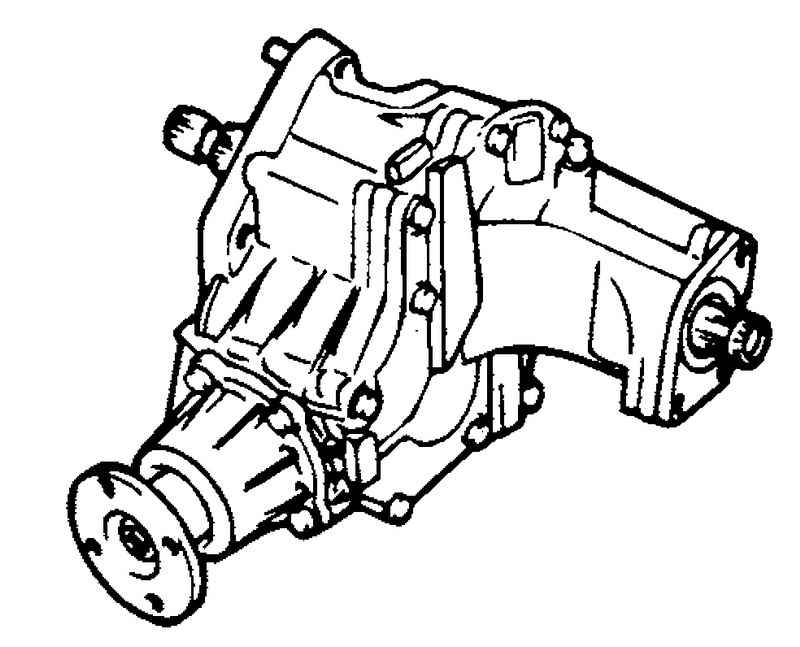

Снимите раздаточную коробку в сборе (рис. 3.49).
Сборка картера и крышкираздаточной коробки
|

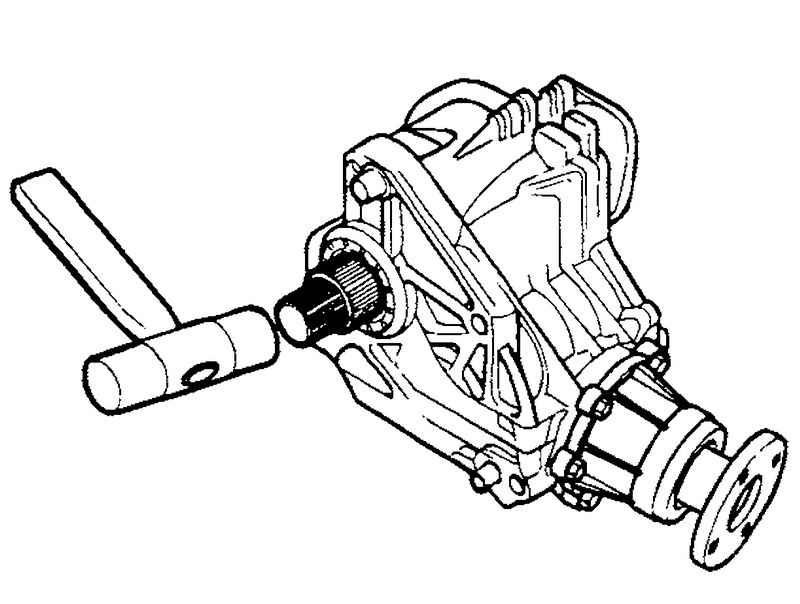

Рис. 3.50. Установка сальника на картер раздаточной коробки
|
Установка сальника на картер раздаточной коробки производится при помощи специального инструмента (рис. 3.50).
Снятие внутреннего приводного вала

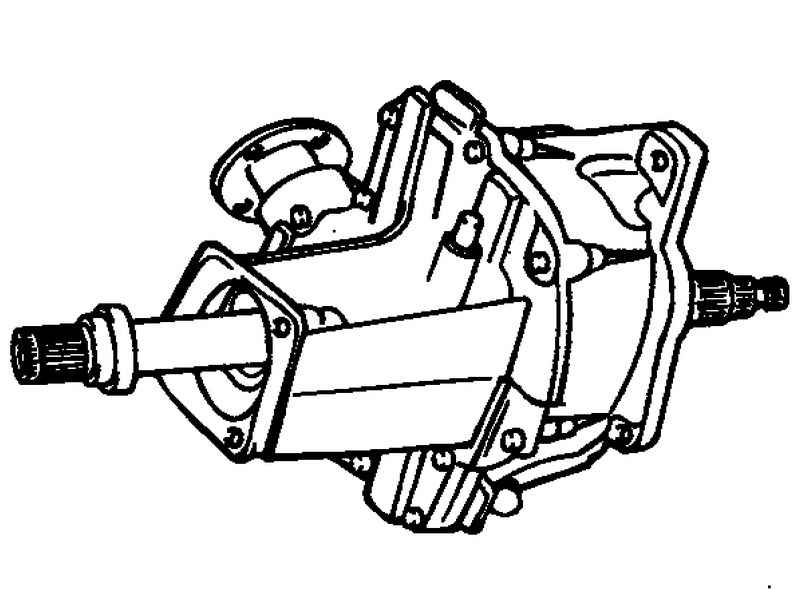

Снимите сальник (рис. 3.51).

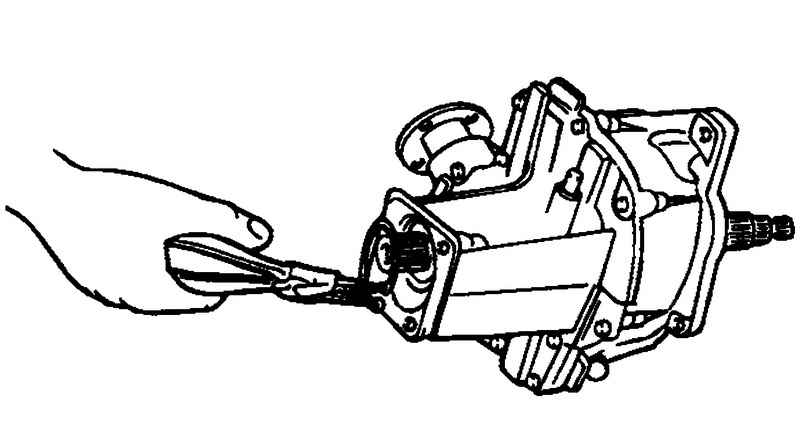

Снимите стопорное кольцо (рис. 3.52).
|

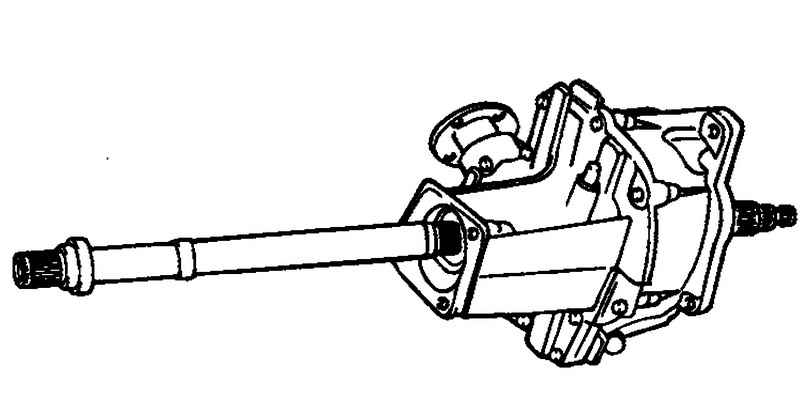

Рис. 3.53. Снятие внутреннего приводного вала
|
Снимите внутренний приводной вал (рис. 3.53).
Снятие подшипника внутреннего приводного вала
|
Рис. 3.54. Снятие подшипника внутреннего приводного вала
|
Снимите подшипник внутреннего приводного вала при помощи специального инструмента (рис. 3.54).
Установка подшипника и стопорного кольца
Установите стопорное кольцо на внутренний приводной вал (рис. 3.55).
Установите шариковый подшипник и кольцо (рис. 3.56).
Сборка полых валов
Нанесите смазку на поверхность полого вала (рис. 3.57).
СМАЗКА: CLUBER MICROLUBE GNY202 или равнозначная
Установите внешний полый вал (рис. 3.58).
Установите внутренний полый вал (рис. 3.59).
|
|
