Автомобиль Hyundai Santa Fe (Хендай Санта Фе)Все автомобили » Hyundai Santa Fe (Хендай Санта Фе) . 3.3.7 Проверка давления в гидросистеме управления АКПП3.3.6. Проверка давления в гидросистеме управления АКПППрогрейте двигатель и АКПП так, чтобы температура масла в АКПП (ATF) достигла нормального рабочего значения (80–100 °С). Поднимите автомобиль на подъемнике так, чтобы вывесить ведущие колеса.

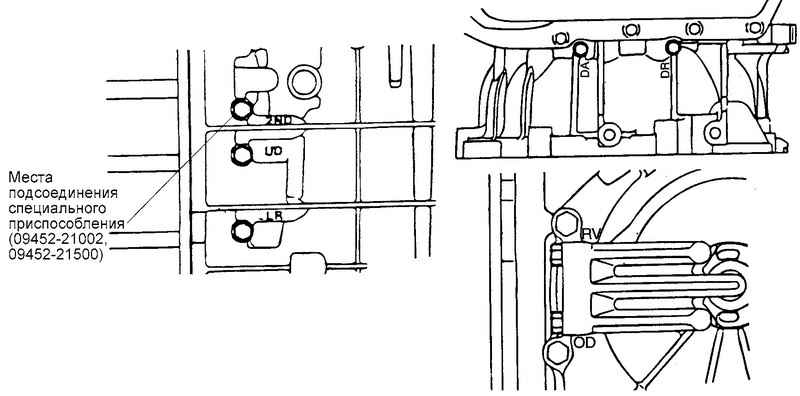

Подсоедините специальные приспособления (переходник и манометр) к соответствующим отверстиям для проверки давления (рис. 3.74). Измерьте давление масла в АКПП (ATF) в каждой магистрали при условиях, приведенных в таблице 3.14, и проверьте соответствие измеренных величин номинальным значениям. Если измеренное давление выходит за пределы номинальных значений, устраните неисправность в соответствии с таблицей 3.15. |
