6.1.11 Снятие, проверка и установка задних барабанных тормозов

6.1.10. Снятие, проверка и установка задних барабанных тормозов

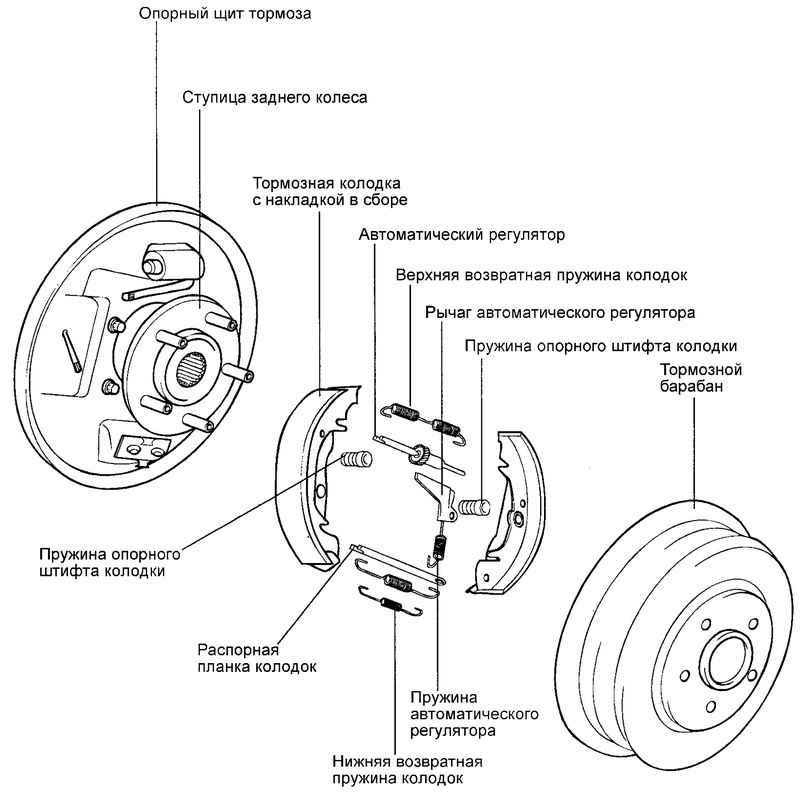

Рис. 6.46. Задние барабанные тормоза

Снятие Снимите заднее колесо.

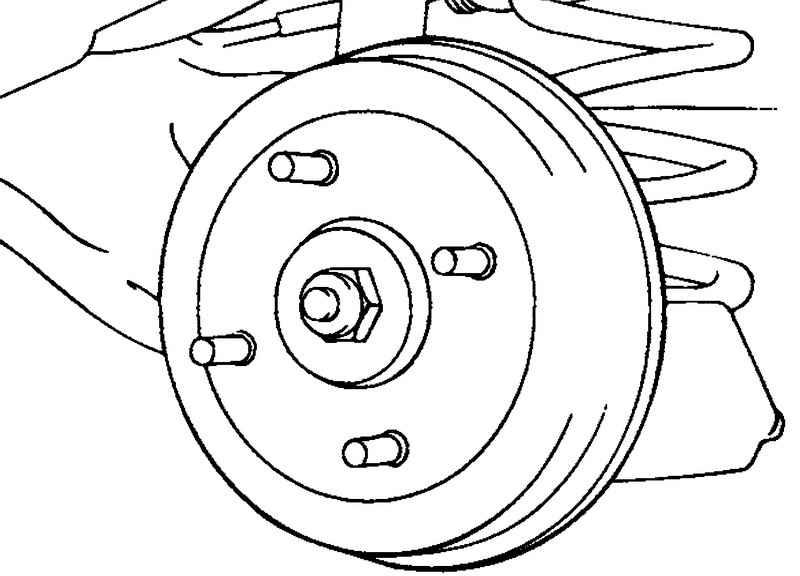

Рис. 6.47. Ступица заднего колеса

Отверните гайку крепления и снимите ступицу вместе с тормозным барабаном (рис. 6.47). Снимите нижнюю возвратную пружину и пружины фиксации колодок.

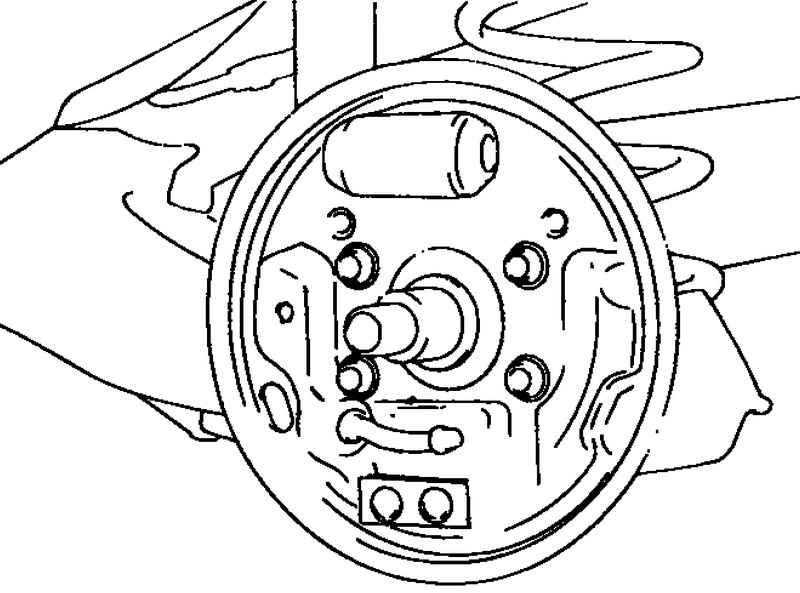

Рис. 6.48. Тормозные колодки и регулятор в сборе

Снимите тормозные колодки и регулятор в сборе (рис. 6.48).
Проверка

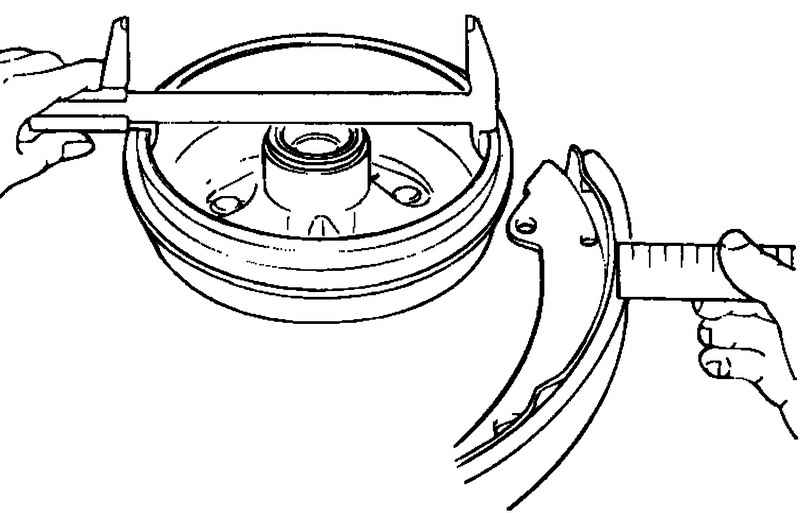

Рис. 6.49. Измерение толщины тормозных колодок

Измерьте толщину тормозных колодок (рис. 6.49). Номинальная толщина колодки: 4,5 мм. Предельная толщина колодки: 1,5 мм.

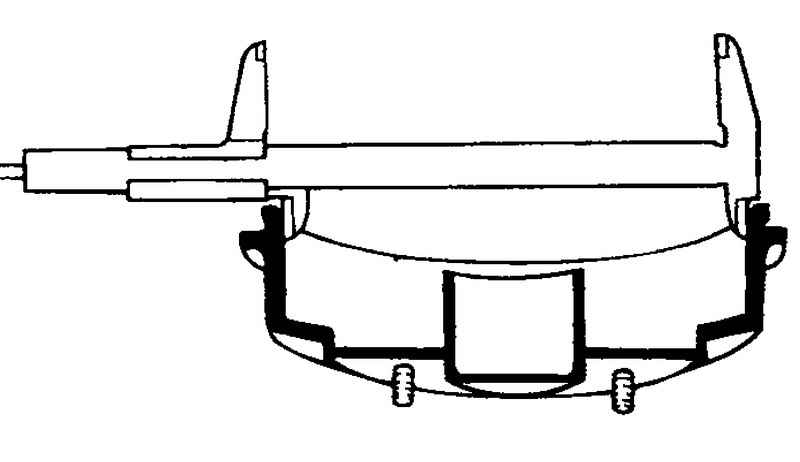

Рис. 6.50. Измерение внутреннего диаметра тормозного барабана

Измерьте внутренний диаметр тормозного барабана (рис. 6.50). Проверьте биение тормозного барабана.

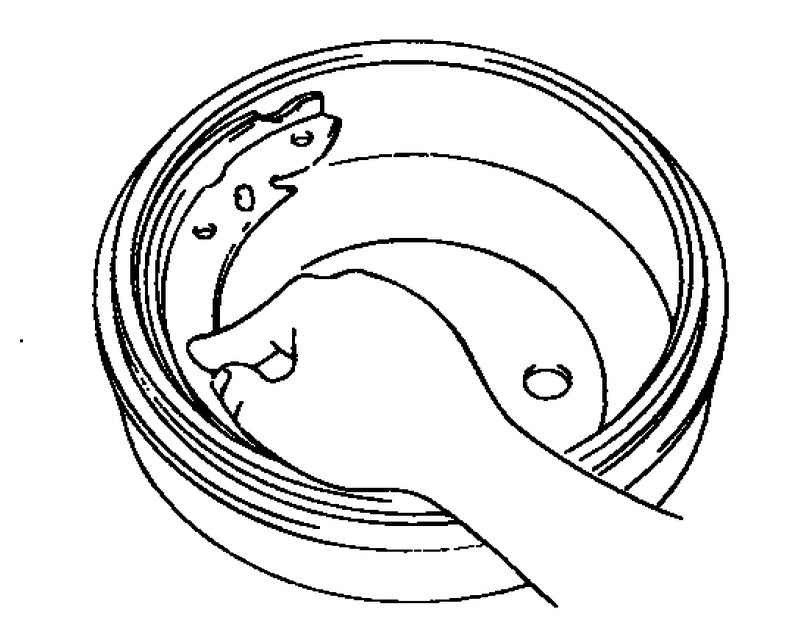

Рис. 6.51. Проверка полноты прилегания тормозных колодок и барабана

Проверьте полноту контакта колодки и тормозного барабана (рис. 6.51).
Внутренний диаметр и предельное биение тормозного барабана

Установка

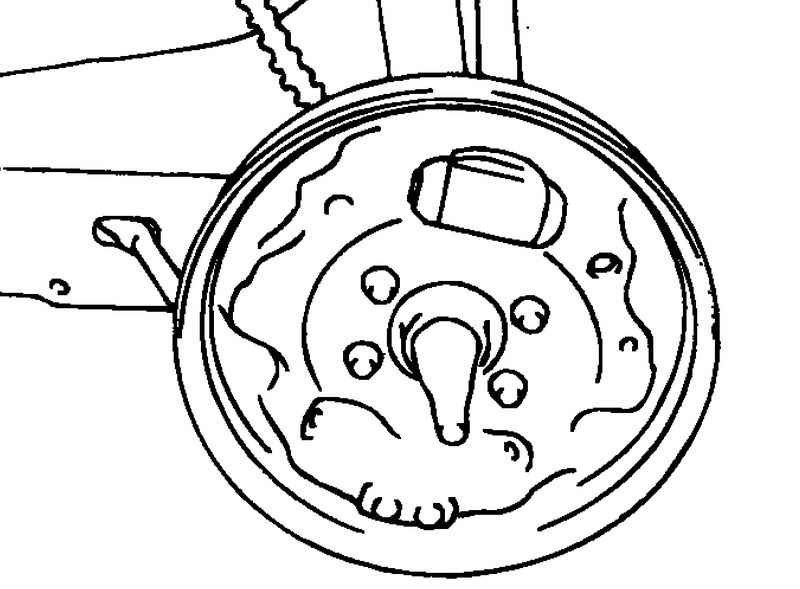

Рис. 6.52. Места нанесения смазки

Нанесите специальную смазку на места, указанные на рисунке (рис. 6.52).

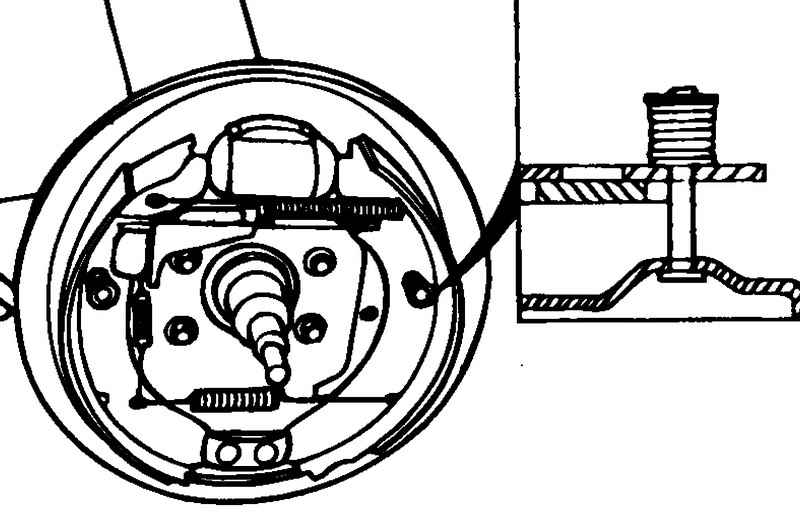

Рис. 6.53. Схема установки пружины фиксации

Установите палец и пружину фиксации тормозной колодки (рис. 6.53).

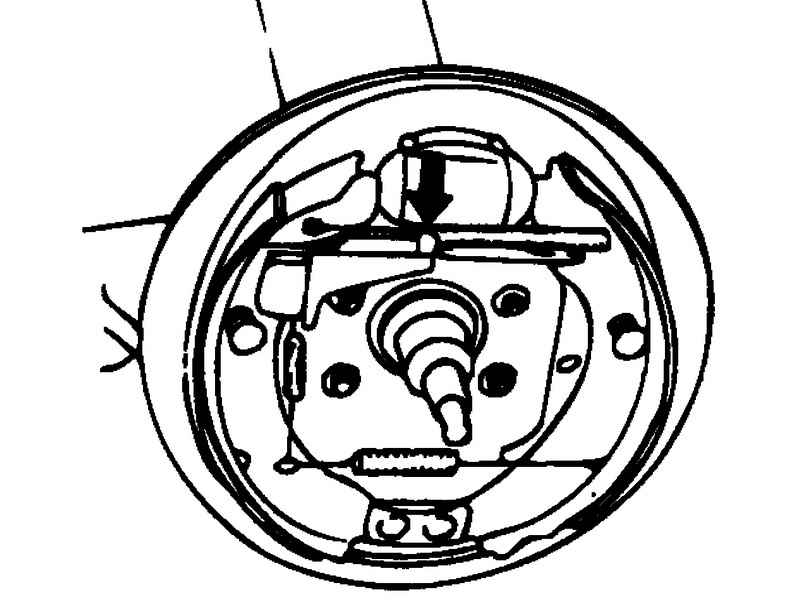

Рис. 6.54. Установка верхней возвратной пружины

Нажмите на тягу и установите верхнюю возвратную пружину (рис. 6.54). После сборки несколько раз нажмите на рычаг привода стояночного тормоза.
