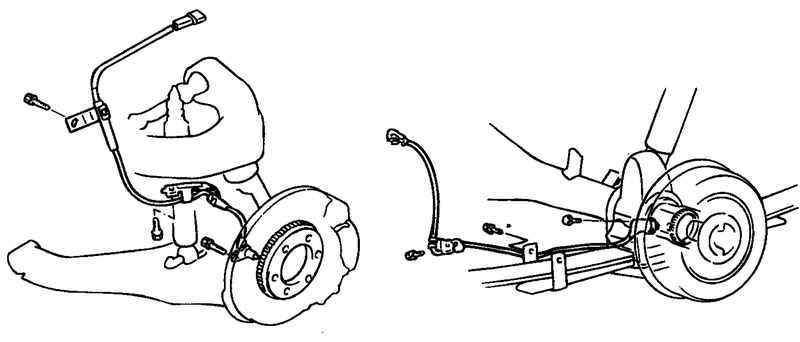

Автомобиль Hyundai Santa Fe (Хендай Санта Фе)Все автомобили » Hyundai Santa Fe (Хендай Санта Фе) . 6.1.16 Снятие и проверка датчиков частоты вращения колеса (ABS)6.1.15. Снятие и проверка датчиков частоты вращения колеса (ABS)
Снятие

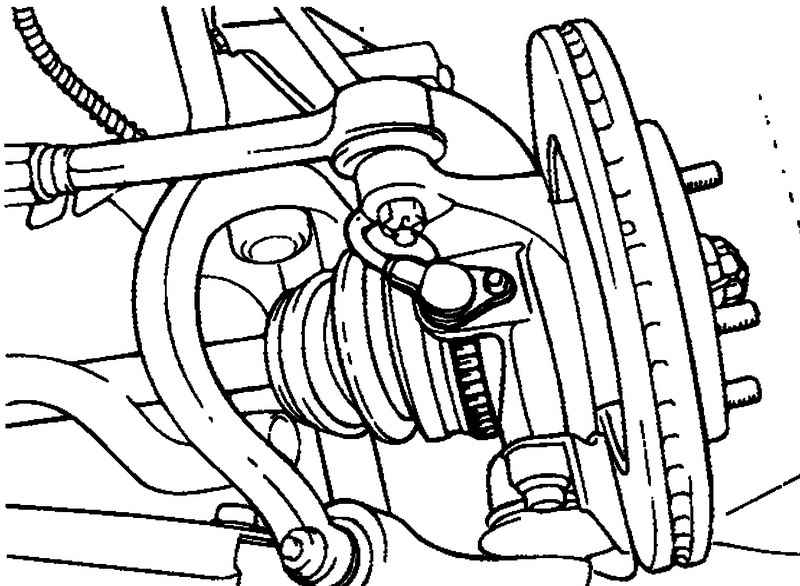

Отверните болт крепления датчика частоты вращения колеса (рис. 6.64).

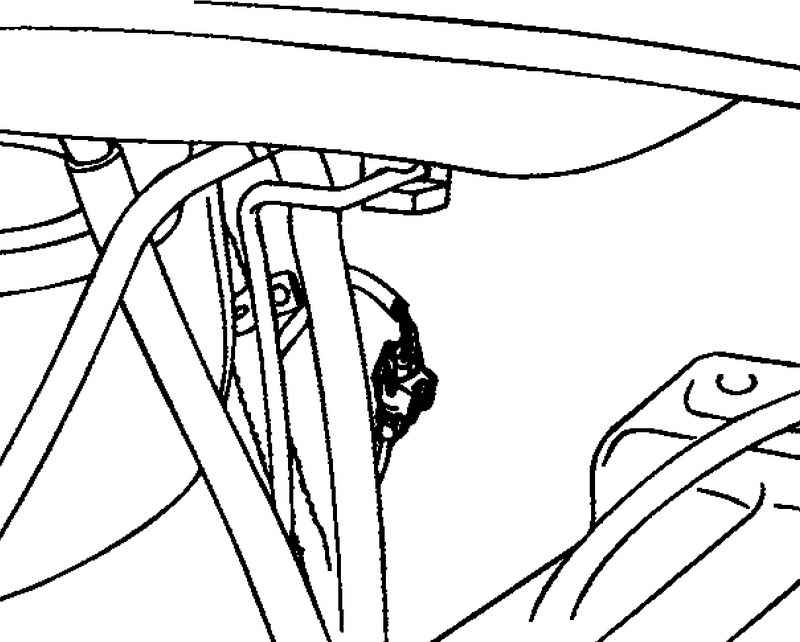

Отсоедините разъем датчика частоты вращения колеса и снимите датчик (рис. 6.65). Снятие датчика частоты вращения заднего колеса Снимите колесо.

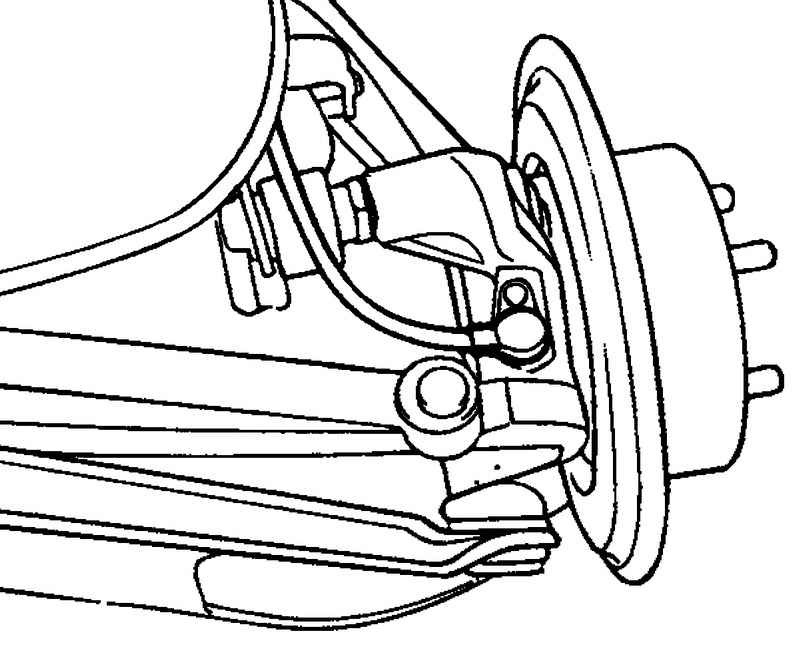

Отсоедините разъем и снимите датчик (рис. 6.66). Проверка

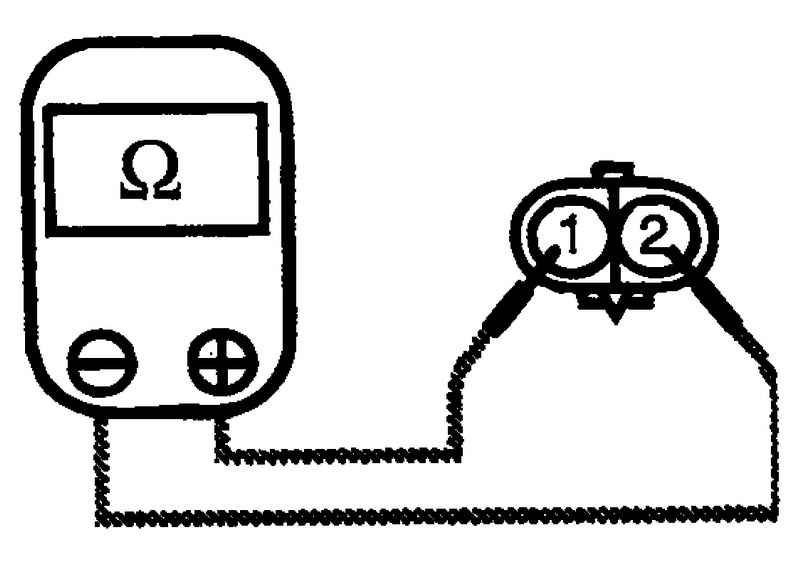

Измерьте сопротивление между выводами датчика (рис. 6.67). Номинальное сопротивление: – датчик частоты вращения переднего колеса – 1100 Ом ±50%. – датчик частоты вращения заднего колеса – 1100 Ом ±50%.

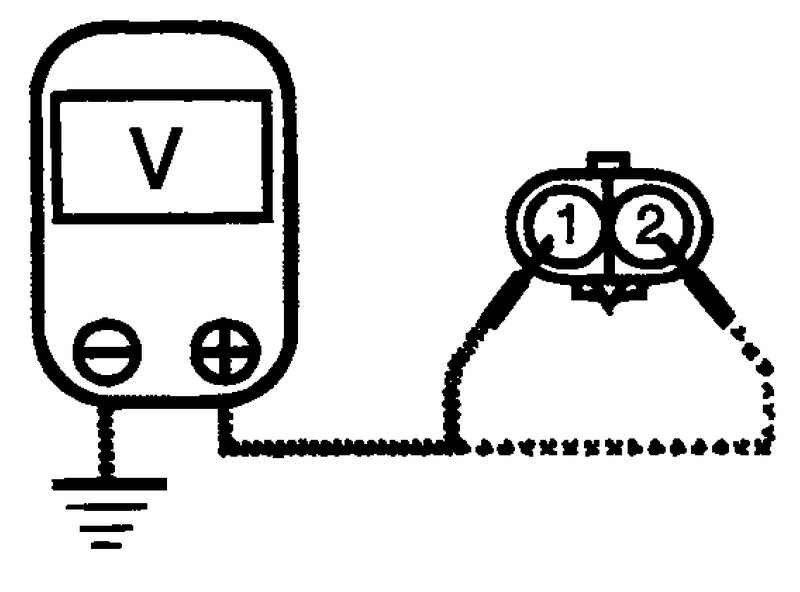

При вращении колеса измерьте напряжение между выводами датчика (рис. 6.68).
|
